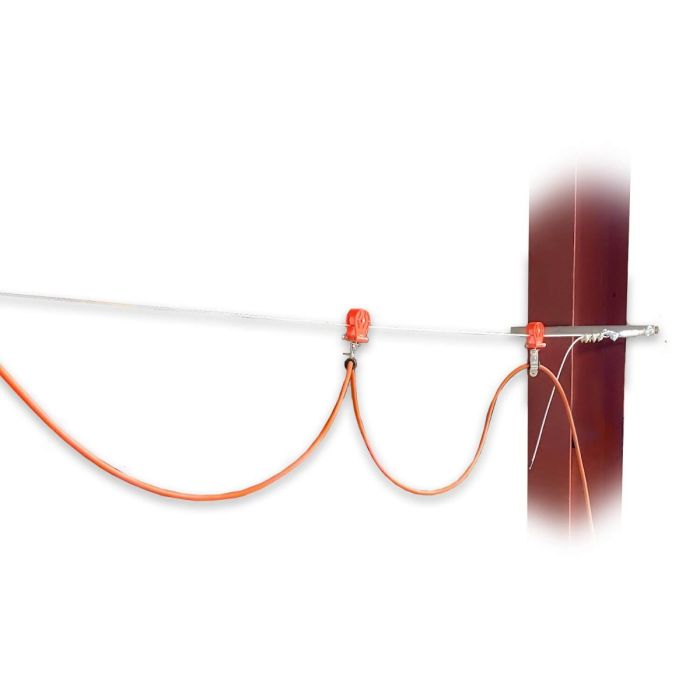

Kabelschlepp-Seilsystem SET
| Artikelnummer | Anzahl der Kunststoffrollen |
|---|---|
| 1026968-3R | 3 |
| 1026968-4R | 4 |
| 1026968-5R | 5 |
| 1026968-6R | 6 |
| 1026968-8R | 8 |
| 1026968-10R | 10 |
| 1026968-15R | 15 |
| 1026968-20R | 20 |
Beseteht aus:
- Drahtseil 4 mm
- Trägerarme mit M8 Ringschraube, Mutter und Feststellplatten
- Spannschrauben
- Drahtseilklemmen
- Kunststoff-Drahtseilrollen SET für Kabeldurchmesser 12 - 20 mm
Montage:
Ringschrauben werden vormontiert am Ende der Träger
Beide Träger an den gewünschten T-Trägern in gleicher Höhe mit den Feststellplättchen montieren. Die Seiten mit den Ringschrauben müssen einander zugewannt sein. Den Wantenspanner in eine der Beiden Ringschrauben montieren und komplett ausfahren. Auf der anderen Seite des Wantenspanners die vorgepresste Öse des Seils montieren. Nun mit dem anderen Ende des Seils zum zweiten Träger gehen und das Seilende durch die Ringschraube ziehen. Nun kann das Seil zwischen den Trägern vorgespannt werden. Mit einer Handkraft von ca. 50 daN das Seil vorspannen und mit den Drei Drahtseilklemmen befestigen, so das eine Öse entsteht. Abstand zwischen Ösenende und Drahtseilklemme 1 sollte ca. 5 cm betragen. Nun kann mit dem Wantenspanner die restliche Spannung aufgebracht werden. Leichtes Durchhängen des Seils ist kein Problem. Überschüssiges Seil kann nach abkleben gegen Seilöffnung abgeschnitten werden. Die Kunststoff-Drahtseilrollen können nachträglich geöfnet und auf dem Drahtseil montiert werden. Das zu tragende Kabel kann nun an den Gummiträgern der Kunststoff-Drahtseilrollen montiert werden.
Empfehlungen:
- Abstand zwischen den Trägern bis 10 m.
- bei höheren Abstand zwischen den Trägern wir der Einsatz eines zweiten Wantenspanners empfohlen (bis 20m)
- pro Meter Abstand zwischen den Trägern eine Kunststoff-Drahtseilrolle
