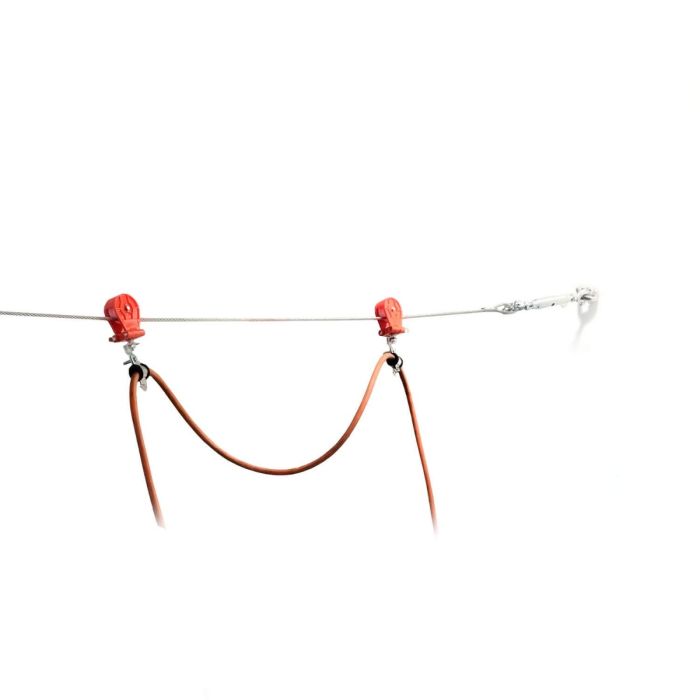

Kabelschlepp-Seilsystem SET für Wandbefestigung
| Artikelnummer | Anzahl der Kunststoffrollen |
|---|---|
| 1026969-3R | 3 |
| 1026969-4R | 4 |
| 1026969-5R | 5 |
| 1026969-6R | 6 |
| 1026969-8R | 8 |
| 1026969-10R | 10 |
| 1026969-15R | 15 |
| 1026969-20R | 20 |
Beseteht aus:
- Drahtseil 4 mm
- Ringschraube M8
- Spannschrauben
- Drahtseilklemmen
- Kunststoff-Drahtseilrollen SET für Kabeldurchmesser 12 - 20 mm
Montage:
Ringschrauben werden mit Wanddübel vom Kunden in der Wand verankert und befestigt.
Die Wände mit den Ringschrauben müssen einander zugewandt sein. Die Ringschrauben sollten auf gleicher Höhe befestigt werden und sollten parallel zum Träger des Kettenzuges laufen. Die Ringschrauben sollten entweder auf gleicher Höhe oder leicht unterhalb des Kettenzuges befestigt werden. Den Wantenspanner in eine der beiden Ringschrauben montieren und komplett ausfahren. Auf der anderen Seite des Wantenspanners die vorgepresste Öse des Seiles montieren. Nun mit dem anderen Ende des Seiles zum zweiten Träger gehen und das Seilende durch die Ringschraube ziehen. Jetzt kann das Seil zwischen den Wänden vorgespannt werden. Mit einer Handkraft von ca. 30 daN das Seil vorspannen und mit den drei Drahtseilklemmen befestigen, so dass eine Öse entsteht. Der Abstand zwischen Ösenende und Drahtseilklemme 1 sollte ca. 5 cm betragen. Nun kann mit dem Wantenspanner die restliche Spannung aufgebracht werden. Leichtes Durchhängen des Seiles ist kein Problem. Überschüssiges Seil kann nach abkleben gegen Seilöffnung abgeschnitten werden. Die Kunststoff-Drahtseilrollen können nachträglich geöfnet und auf dem Drahtseil montiert werden. Das zu tragende Kabel kann nun an den Gummiträgern der Kunststoff-Drahtseilrollen montiert werden.
Empfehlungen:
- Abstand zwischen den Wänden bis 10 m.
- bei höheren Abstand zwischen den Wänden wird der Einsatz eines zweiten Wantenspanners empfohlen (bis 20m)
- pro Meter Abstand zwischen den Trägern eine Kunststoff-Drahtseilrolle
Mehr Informationen
| Lieferzeit | ca. 1 Woche |
|---|---|
| Is on Sale | Nein |
