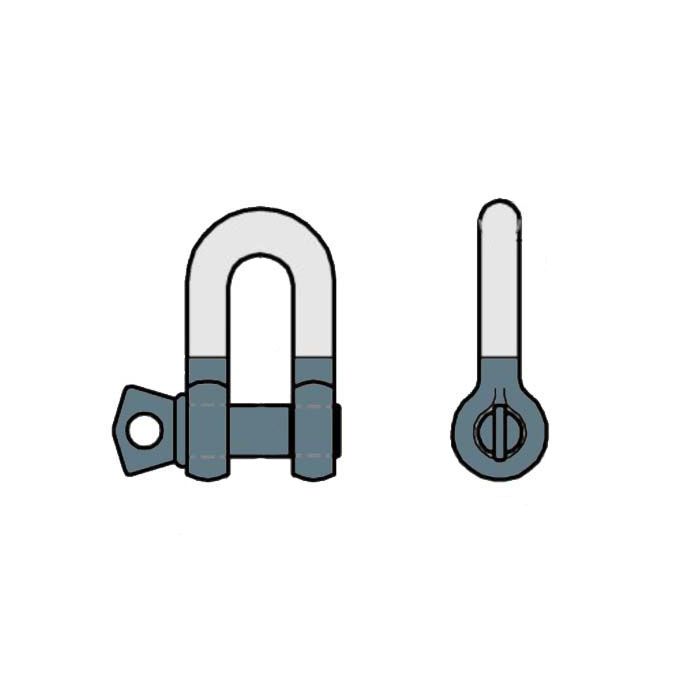

Schäkel EN 13889 Typ ENA1
| Artikelnummer | Tragfähigkeit t | d1 mm | d2 mm | d3 mm | h1 mm | b1 mm | Gewicht kg |
|---|---|---|---|---|---|---|---|
| 1070277 | 0,50 | 6,5 | 8 | 17 | 23 | 13 | 0,1 |
| 1070278 | 0,75 | 8,0 | 10 | 21 | 26 | 13 | 0,1 |
| 1070279 | 1,00 | 10,0 | 11 | 25 | 31 | 16 | 0,1 |
| 1070280 | 1,50 | 11,0 | 13 | 27 | 36 | 18 | 0,2 |
| 1070281 | 2,00 | 13,0 | 16 | 30 | 41 | 21 | 0,3 |
| 1070282 | 3,25 | 16,0 | 19 | 40 | 51 | 27 | 0,5 |
| 1070283 | 4,75 | 19,0 | 22 | 48 | 60 | 32 | 0,9 |
| 1070284 | 6,50 | 22,0 | 25 | 54 | 71 | 36 | 1,4 |
| 1070285 | 8,50 | 25,0 | 29 | 60 | 81 | 43 | 2,0 |
| 1070286 | 9,50 | 29,0 | 32 | 67 | 90 | 46 | 2,8 |
| 1070287 | 12,00 | 32,0 | 35 | 76 | 100 | 52 | 4,1 |
| 1070288 | 13,50 | 35,0 | 38 | 84 | 113 | 57 | 5,2 |
| 1070289 | 17,00 | 38,0 | 41 | 92 | 124 | 60 | 7,1 |
| 1070290 | 25,00 | 44,0 | 51 | 110 | 146 | 73 | 11,6 |
- gerade Form mit Schraubbolzen
- Material: Bügel und Bolzen aus hochfestem Stahl, Güteklasse 6, vergütet
- Sicherheitsfaktor: Betriebskoeffizient = 6
- Normen: erfüllt die Leistungsanforderungen der US Fed. Spec. RR-C-271 Typ IVA Class 3, Grade A
- Oberflächenbehandlung: feuerverzinkt
- Temperatureinsatzbereich: - 20 °C bis + 200 °C
