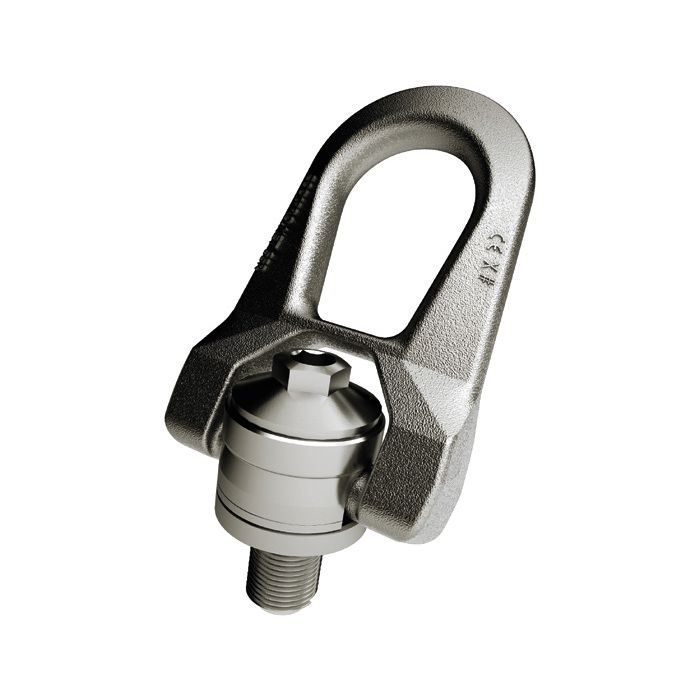

Anschlagwirbel / Wirbelringschraube rostfrei SS.DSR
| Artikelnummer | Bezeichnung | SF 5:1 WLL t | SF 4:1 WLL t | Gewinde x Steigung mm | Anzugsmoment Nm | L1 mm | S1 mm | S2 mm | A mm | B mm | C mm | D mm | E mm | F mm | G mm | H mm | Gewicht kg |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1210408 | SS.DSR M 6 / 0,15 t | 0,10 | 0,15 | M6 x 1,00 | 4 | 15 | 8 | 16 | 32 | 30 | 30 | 39 | 28 | 13 | 53 | 9,5 | 0,3 |
| 1210409 | SS.DSR M 8 / 0,30 t | 0,30 | 0,30 | M8 x 1,25 | 6 | 16 | 8 | 16 | 32 | 30 | 30 | 39 | 28 | 13 | 53 | 9,5 | 0,3 |
| 1210354 | SS.DSR M10 / 0,50 t | 0,50 | 0,50 | M10 x 1,50 | 10 | 16 | 8 | 16 | 32 | 30 | 30 | 39 | 28 | 13 | 53 | 9,5 | 0,3 |
| 1210352 | SS.DSR M12 / 0,80 t | 0,80 | 0,80 | M12 x 1,75 | 15 | 19 | 8 | 16 | 32 | 30 | 30 | 39 | 28 | 13 | 53 | 9,5 | 0,3 |
| 1210410 | SS.DSR M14 / 1,00 t | 1,00 | 1,00 | M14 x 2,00 | 30 | 29 | 8 | 20 | 44 | 40 | 45 | 53 | 38 | 17 | 76 | 13,0 | 0,9 |
| 1210411 | SS.DSR M16 / 1,50 t | 1,40 | 1,50 | M16 x 2,00 | 50 | 26 | 8 | 20 | 44 | 40 | 45 | 53 | 38 | 17 | 76 | 13,0 | 0,9 |
| 1210412 | SS.DSR M18 / 1,50 t | 1,40 | 1,50 | M18 x 2,50 | 70 | 30 | 8 | 20 | 44 | 40 | 45 | 53 | 38 | 17 | 76 | 13,0 | 1,0 |
| 1210413 | SS.DSR M20 / 1,60 t | 1,40 | 1,60 | M20 x 2,50 | 100 | 30 | 8 | 20 | 44 | 40 | 45 | 53 | 38 | 17 | 76 | 13,0 | 1,0 |
| 1210414 | SS.DSR M22 / 2,20 t | 2,20 | 2,20 | M22 x 2,50 | 120 | 42 | 14 | 24 | 62 | 55 | 58 | 83 | 56 | 25 | 115 | 19,0 | 2,5 |
| 1210415 | SS.DSR M24 / 2,70 t | 2,70 | 2,70 | M24 x 3,00 | 160 | 42 | 14 | 24 | 62 | 55 | 58 | 83 | 56 | 25 | 115 | 19,0 | 2,6 |
| 1210416 | SS.DSR M27 / 2,90 t | 2,80 | 2,90 | M27 x 3,00 | 200 | 42 | 14 | 24 | 62 | 55 | 58 | 83 | 56 | 25 | 115 | 19,0 | 2,7 |
| 1210417 | SS.DSR M30 / 3,50 t | 3,00 | 3,50 | M30 x 3,50 | 250 | 47 | 14 | 24 | 62 | 55 | 58 | 83 | 56 | 25 | 115 | 19,0 | 2,8 |
- Drehung um 360°, Bewegungsradius von 180°
- Individuelle Kennzeichnung und Rückverfolgbarkeit
- auch für Nahrungsmittelindustrie geeignet
Die Wirbelringschrauben wurden zum Heben von Lasten, die gedreht oder gekippt werden müssen, entwickelt. Dank ihrer Drehung bis zu 360° können die Wirbelringschrauben die volle Last in allen Montagepositionen tragen. Das Anzugsmoment ist auf jeder Wirbelringschraube graviert.
Andere Größen sind auf Anfrage möglich.
.
| Lieferzeit | ca. 1 - 2 Wochen |
|---|---|
