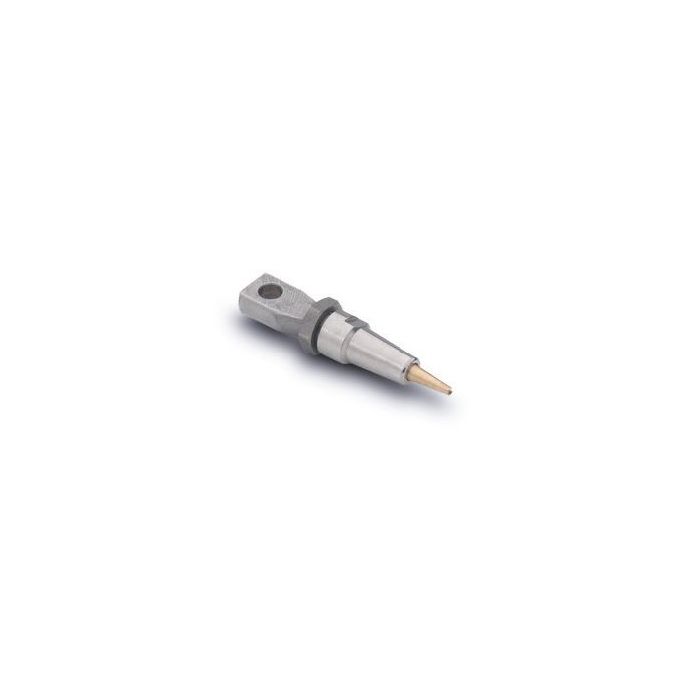

ASS Augverschraubung, zur Selbstmontage - 1.4401 / AISI316 / Edelstahl A4
| Artikelnummer | Seil-ø mm | L1 mm | L2 mm | a mm | s mm |
|---|---|---|---|---|---|
| 3010222 | 3,0 | 21,0 | 29,0 | 5,0 | 5,0 |
| 3010223 | 4,0 | 22,0 | 31,0 | 6,0 | 7,0 |
| 3010224 | 5,0 | 36,0 | 36,0 | 8,0 | 8,0 |
| 3010232 | 6,0 | 36,0 | 50,0 | 11,0 | 9,0 |
| 3010039-H | 8,0 | 27,0 | 47,0 | 15,0 | 11,0 |
| 3010233 | 10,0 | 40,0 | 64,0 | 16,0 | 11,0 |
| 3010234 | 12,0 | 44,0 | 75,0 | 19,0 | 19,0 |
Montage
Zunächst die Gabel-/Aug-/Gewindeverschraubung auseinanderschrauben.
Im Inneren finden Sie zwei Keile:
Achtung:
- gelber Keil für Seilkonstruktionen 6 x 7-WSC und 6 x 19M-WSC
- weißer Keil für Seilkonstruktionen 1 x 19
Das Seilende in die konische Hälfte der Verschraubung stecken, Außendrähte mit einem Gegenstand lösen, so dass ein Drahtbesen entsteht (siehe Abbildung).
Keil so einsetzen, dass die Seele (innere Litze) in der Nut liegt und ca. 1-2 mm über Oberkante Keil abschließt. Die Außendrähte gleichmäßig um den eingesetzten Keil drehen. Die beiden Teile der Verschraubung zusammenfügen und im Schraubstock oder mit zwei Schlüsseln fest zusammenschrauben.
