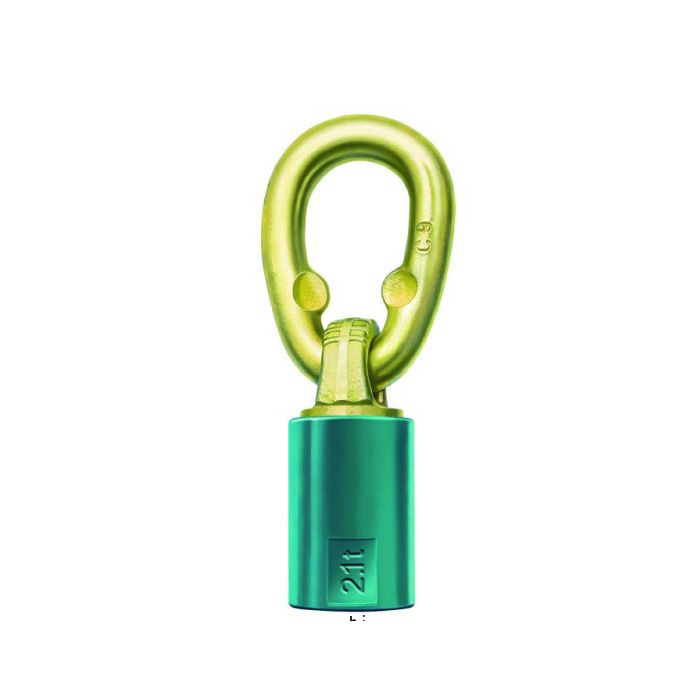

Anschlagwirbel THEIPA ® Point-F mit Innengewinde
| Artikelnummer | Bezeichnung | Gewindeausführung d x e mm | Glied ø x t1 x bi | t mm | SW mm | g mm | b mm | a mm | Steigung DIN 13 | Anziehdrehmoment Nm | Gewicht kg |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1210035 | TP-F 0,5 | M12 x 15 | 13x55x32 | 66 | 34 | 73 | 36,5 | 45 | 1,75 | 15-40 | 0,61 |
| 1210036 | TP-F 1,0 | M16 x 20 | 13x55x32 | 73 | 34 | 80 | 36,5 | 52 | 2,00 | 45-130 | 0,65 |
| 1210037 | TP-F 1,7 | M20 x 25 | 16x70x34 | 95 | 46 | 106 | 52,0 | 66 | 2,50 | 100-170 | 1,50 |
| 1210038 | TP-F 2,1 | M24 x 30 | 18x85x45 | 108 | 50 | 120 | 57,0 | 80 | 3,00 | 190-280 | 2,12 |
| 1210039 | TP-F 3,2 | M30 x 40 | 20x85x45 | 131 | 65 | 148 | 70,0 | 94 | 3,50 | 230-400 | 3,70 |
| 1210040 | TP-F 5,0 | M36 x 45 | 23x115x60 | 145 | 75 | 164 | 80,0 | 107 | 4,00 | 270-600 | 5,75 |
Die Vorteile sind:
- Leichtere Montage / Demontage durch geschmiedeten Sechskant am Wirbelkörper
- Quetschmarken verhindern das Verklanken des Gliedes
- Korrosionsschutz durch galvanischen Überzug, auch im Innenbereich
- 180° schwenkbar, 360° drehbar
- 4-fache Sicherheit gegen Bruch in allen Belastungsrichtungen
- Unter Last drehbar
- In der Regel ist die Gewindetiefe 1,25 x d
- Tragfähigkeit gilt für Anschlagart unter 90 °
- Schrauben der Güteklasse 10.9 (rissgeprüft) sind als Verbindungselement zugelassen
- Abweichende Gewindeausführungen und Längen auf Anfrage lieferbar
.
