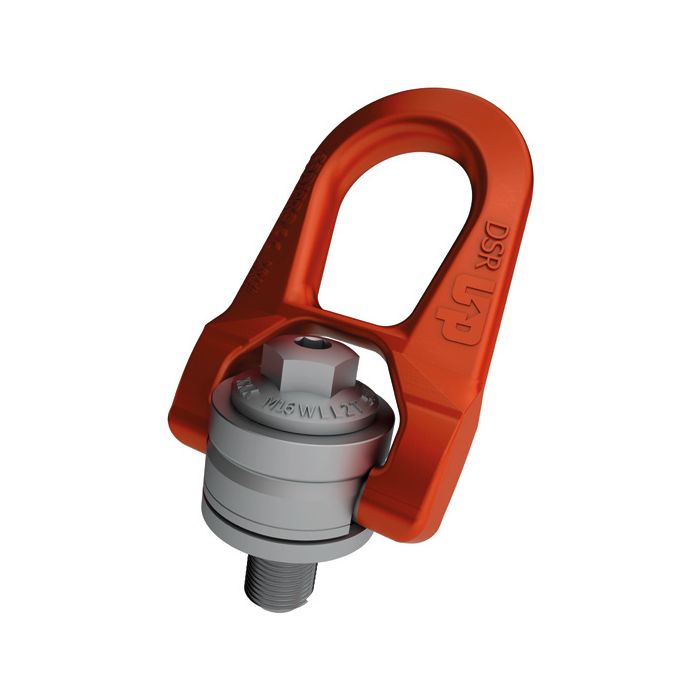

Anschlagwirbel / Wirbelringschraube DSR
| Artikelnummer | Bezeichnung | SF 5:1 WLL t | SF 4:1 WLL t | Gewinde x Steigung mm | Anzugsmoment Nm | L1 mm | S1 mm | S2 mm | A mm | B mm | C mm | D mm | E mm | F mm | G mm | H mm | Gewicht kg |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1210082 | DSR M 8 / 0,50 t | 0,40 | 0,50 | M8 x 1,25 | 6 | 15 | 8 | 16 | 33 | 30 | 30 | 38 | 27 | 14 | 53 | 9,5 | 0,3 |
| 1210083 | DSR M10 / 0,90 t | 0,70 | 0,90 | M10 x 1,50 | 10 | 18 | 8 | 16 | 33 | 30 | 30 | 38 | 27 | 14 | 53 | 9,5 | 0,3 |
| 1210084 | DSR M12 / 1,30 t | 1,05 | 1,30 | M12 x 1,75 | 15 | 21 | 8 | 16 | 33 | 30 | 30 | 38 | 27 | 14 | 53 | 9,5 | 0,3 |
| 1210085 | DSR M16 / 2,30 t | 2,00 | 2,30 | M16 x 2,00 | 50 | 27 | 8 | 20 | 45 | 40 | 45 | 53 | 38 | 17 | 76 | 13,0 | 0,9 |
| 1210086 | DSR M20 / 2,50 t | 2,50 | 2,50 | M20 x 2,50 | 100 | 30 | 8 | 20 | 45 | 40 | 45 | 53 | 38 | 17 | 76 | 13,0 | 0,9 |
| 1210087 | DSR M24 / 5,50 t | 4,40 | 5,50 | M24 x 3,00 | 160 | 36 | 14 | 24 | 62 | 55 | 60 | 83 | 55 | 25 | 115 | 19,0 | 2,6 |
| 1210088 | DSR M30 / 6,30 t | 6,00 | 6,30 | M30 x 3,50 | 250 | 45 | 14 | 24 | 62 | 55 | 60 | 83 | 55 | 25 | 115 | 19,0 | 2,7 |
- Drehung um 360°, Bewegungsradius von 180°
- Individuelle Kennzeichnung und Rückverfolgbarkeit
Die Wirbelringschrauben wurden zum Heben von Lasten, die gedreht oder gekippt werden müssen, entwickelt. Dank ihrer Drehung bis zu 360° können die Wirbelringschrauben die volle Last in allen Montagepositionen tragen. Das Anzugsmoment ist auf jeder Wirbelringschraube graviert.
Andere Größen sind auf Anfrage möglich.
.
| Lieferzeit | ca. 1 - 2 Wochen |
|---|---|
| Is on Sale | Nein |
