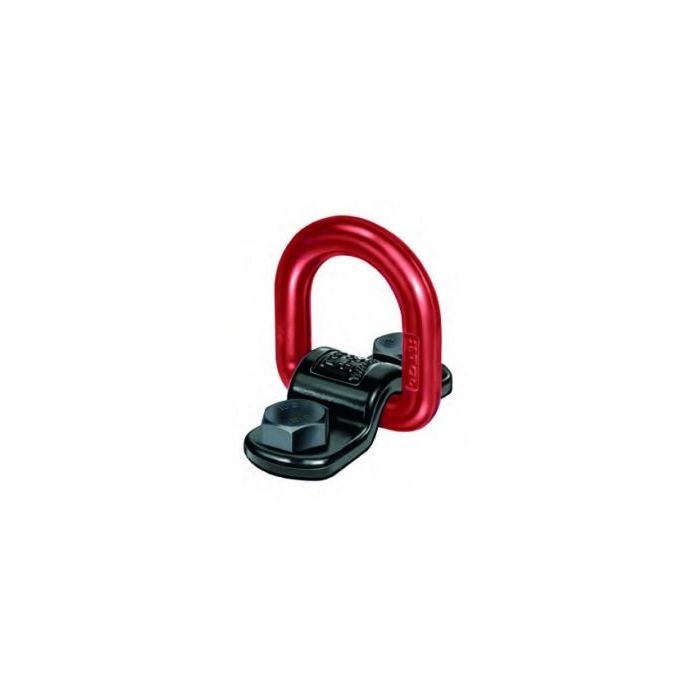

Anschlagpunkt zum Anschrauben Typ TAPG-S
| Artikelnummer | Bezeichnung | Nenntragfähigkeit min. | Gewicht kg | h mm | l mm | g mm | f mm | e mm | d mm | c mm | b mm | a mm | Anzugsmoment Nm | Schraube mm |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1210046 | TAPG-S 3 | 3150 | 1,43 | 21 | 51 | 90 | 130 | 34 | 18 | 50 | 56 | 12 | 210 | M20x45 |
| 1210047 | TAPG-S 5 | 5300 | 2,58 | 25 | 63 | 110 | 160 | 42 | 22 | 60 | 67 | 15 | 290 | M24x55 |
| 1210048 | TAPG-S 8 | 8000 | 4,38 | 28 | 67 | 130 | 190 | 55 | 26 | 70 | 80 | 20 | 550 | M27x65 |
Vorteile:
- Kompakte Bauweise
- 4-fache Sicherheit gegen Bruch
- 120° Arbeitsbereich des Bügels
- Anschraubblech dient auch als Anreißschablone
- Einschließlich Schrauben, 100 % rissgeprüft
Lastbübel muss frei beweglich sein und darf nicht an Kanten oder am Anschlagpunkt abstützen!
Schrauben nach ISO 4017 (DIN 933/10.9) 100 % rissgeprüft.
.
| Lieferzeit | auf Anfrage |
|---|---|
| Is on Sale | Nein |
